Eckdaten des Handlingsystems
| Hubgeschwindigkeit | 0,2 m/s |
| Aufstellung | variabel |
| Antriebselement | ATEX geschützt |
| Antrieb | pneumatisch |
Sicherheitsfeatures
Antriebsmedium
Angefragte Produkte
Branchen
Ihr Kontakt zu unseren Experten:
Genau das brauchen Sie auch?
Jetzt unverbindlich anfragen.

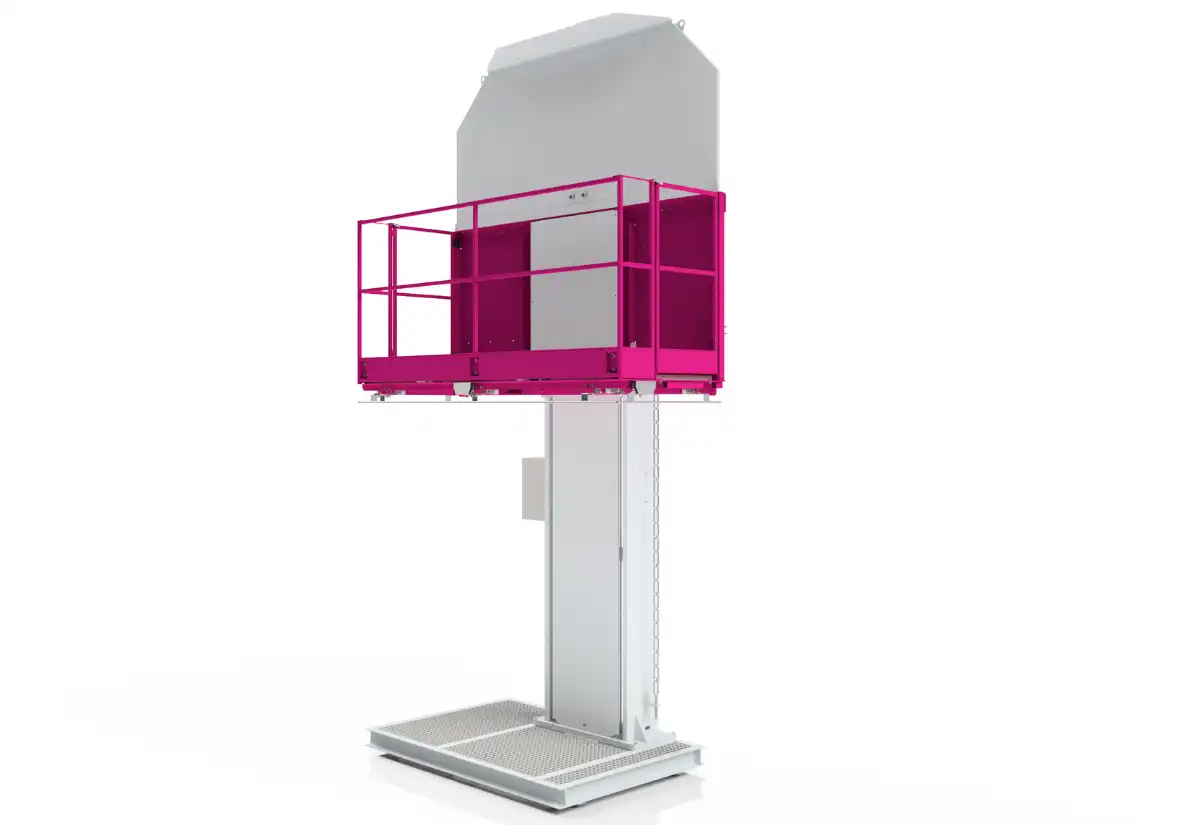

Lackier-Hubarbeitsbühne für Fahrzeugrahmen
Die Lackier-Hubarbeitsbühnen für LKW-Aufliegerrahmen kombinieren maximale Flexibilität mit hoher Arbeitssicherheit und sind optimal auf die Anforderungen moderner Lackieranlagen abgestimmt.
Das Wichtigste auf einen Blick
Die Lackier-Hubarbeitsbühnen werden in Lackieranlagen für Fahrzeugrahmen von LKW-Aufliegern eingesetzt. Die zu lackierenden Rahmen werden über eine P+F-Schiene durch die Lackierkabinen getaktet. Vier Hubarbeitsbühnen sind in zwei Kabinen schräg gegenüber angeordnet. Für maximale Flexibilität sind die Bühnen nicht verschweißt oder verdübelt, sondern in die bestehenden Kabinen geklemmt. Der Einsatz von vier Bühnen verkürzt die Lackierzeit und erhöht die Durchlaufleistung.
Merkmale
| Achsen | Hubachse (Heben/Senken) |
| Sicherheitssysteme | umlaufende Sicherheitsschaltleiste, Aufsetzsicherung, Überlastsicherung |
| Bedienart | Fußschalter im Hubkorb |
Lackier-Hubarbeitsbühne in Zahlen
| 250 kg | Max. Traglast |
| 270 – 2.520 mm | Arbeitshöhe |
| 12 m/min | Hubgeschwindigkeit Korb |
| 2,5 m x 0,8 m | Korbabmessungen |
Antrieb und Hubbereich
Die Hubarbeitsbühnen werden rein pneumatisch mit einem Betriebsdruck von 6 bar angetrieben. Die Hubachse arbeitet in einem Bereich zwischen 270 mm und 2.520 mm. Der Korb erreicht eine Hubgeschwindigkeit von 12 m/min und trägt Lasten bis 250 kg.
Bedienung
Die Steuerung erfolgt über Fußschalter im Hubkorb mit den Maßen 2,5 m x 0,8 m. Ein zusätzliches Bedienelement an der Hubsäule ermöglicht einen externen Notablass. Druckluftspeicher stellen sicher, dass die Bühne auch bei einem Druckluftausfall in die Ausgangsstellung abgesenkt werden kann.
Sicherheitsfunktionen
Für unfallfreies Arbeiten sorgt unter anderem eine umlaufende Sicherheitsschaltleiste am Hubkorb: Trifft sie auf einen Gegenstand oder eine Person, wird die Abwärtsbewegung sofort gestoppt. Der Bediener kann den Korb anschließend nach oben fahren, um sich zu befreien. Die Aufsetzsicherung schützt zusätzlich Personen unter dem Korb. Eine integrierte Überlastsicherung verhindert das Anfahren, wenn die zulässige Traglast überschritten wird.
Wartung und Ausstattung
Die Bühnen sind mit Wartungsketten ausgestattet, um Instandhaltungsarbeiten sicher durchzuführen. Neben ihrer Wartungsfreundlichkeit überzeugen sie durch hochwertige Tigerrollen und ALFA-Speed Rollen, die für einen ruhigen und langlebigen Betrieb sorgen.
