Eckdaten des Handlingsystems
| Sonderlösung | individuell |
| Achse | Roboterverfahrachse |
| Traglast | präzise & hoch |
| Verfahrgeschwindigkeit | hoch |
Antriebsmedium
Angefragte Produkte
Branchen
Ihr Kontakt zu unseren Experten:
Genau das brauchen Sie auch?
Jetzt unverbindlich anfragen.

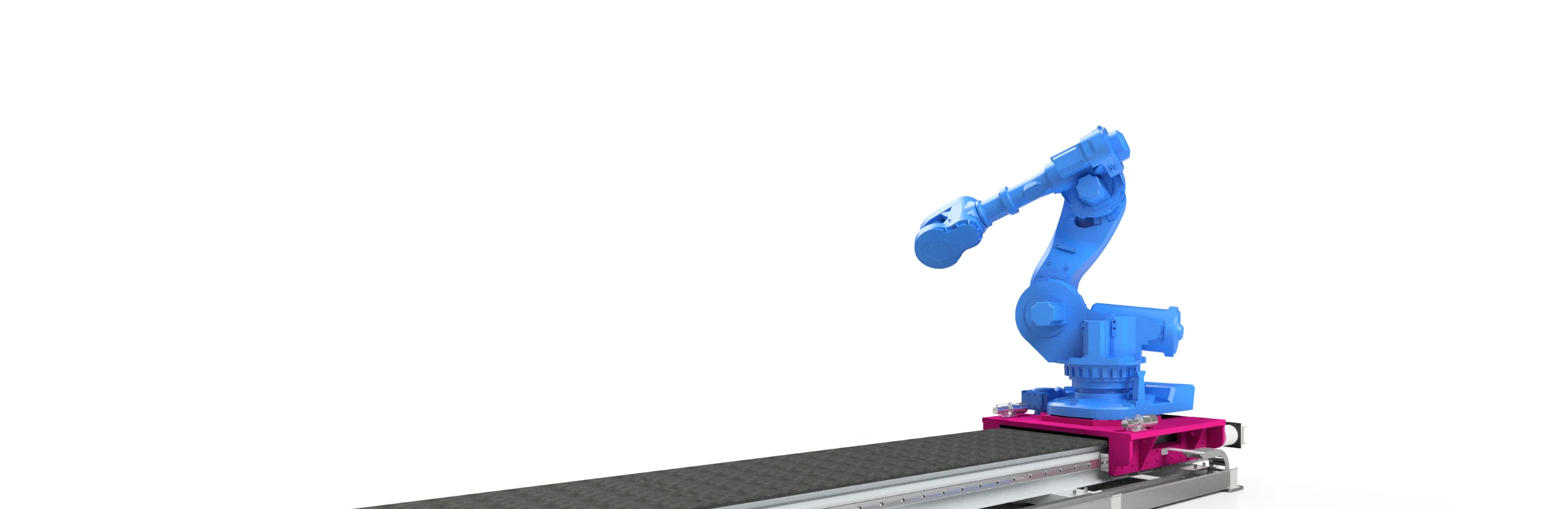

Lineareinheit Roboterverfahrachse
Die RBG-Roboter Lineareinheit dient dem zuverlässigen Transport von Bauteilen zwischen Regalen und ermöglicht präzises Handling. Sie sorgt dafür, dass heiße Bauteile effizient abgekühlt und wieder in den Fertigungsprozess eingetaktet werden können.
Das Wichtigste auf einen Blick
Die Lineareinheit sorgt als siebte Achse für präzisen und zuverlässigen Bauteiltransport zwischen Regalen, auch unter schwierigen Umgebungsbedingungen.
Merkmale
| Führung | Präzisionsführung |
| Umgebung | hohe Staub- und Schutzbelastung |
| Funktion | Transport heißer Bauteile |
Lineareinheit in Zahlen
| 3.000 kg | Max. Traglast |
| 11,5 m | Fahrweg |
| 1,5 m/s | Verfahrgeschwindigkeit |
| 2,8 m | Reichweite Roboter |
Einsatzbereich und Funktion
Die Sonderausführung wird als „RBG-Roboter“ zwischen zwei Regalen eingesetzt und bewegt Bauteile hin und her. Heiße Teile werden zum Abkühlen ins Regal gelegt und nach dem Abkühlen wieder in den Fertigungsprozess zurückgeführt. Die Umgebung ist stark verschmutzt, wodurch ein dauerhafter Schutz der Führungen und Antriebskomponenten erforderlich ist.
Leistungsumfang
Der Roboter mit einer Reichweite von über 2,8 m ragt weit über die Fahrachse hinaus. Gleichzeitig müssen 3.000 kg Traglast mit einer Geschwindigkeit von 1,5 m/s über eine Strecke von 11,5 m präzise bewegt werden.
Technische Umsetzung
Die X-Achse wird über eine schrägverzahnte, gehärtete und geschliffene Zahnstange angetrieben und mit Präzisionsführungen ausgestattet. Dies gewährleistet, dass die siebte Achse den hohen Positionsanforderungen des Roboters gerecht wird.
Der Fahrschlitten ist individuell an den kundenseitigen Roboter angepasst und wird mittels Schraubverbindung und Formschlusselementen exakt positioniert. Ein Zentralschmiersystem sorgt für einen wartungsarmen Betrieb und hohe Prozessverfügbarkeit.
