HTR080.0360BQ1000
Hochtemperaturrolle - mit Messinggleitstück, justierbar mit Befestigungselement quadratisch
bis 250°C
hoch belastbar im Stillstand
wartungsarm
Alfatec Komplettpaket
Produkte können auch einzeln als Zubehör hinzugefügt werden

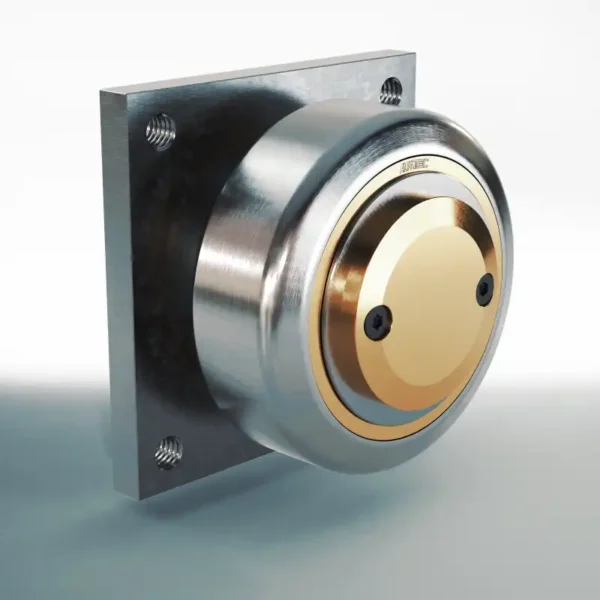

HTR080.0360BQ1000 Hochtemperaturrolle – mit Messinggleitstück, justierbar mit Befestigungselement quadratisch
Die ALFATEC Hochtemperaturtigerrolle mit justierbarer Axialrolle im Durchmesser 77,7 mm, hat sich als echter Spezialist für hohe Temperaturen bis 250°C bewährt. Die axiale Führung erfolgt über ein Messinggleitstück. Zum Einstellen des Axialspiels werden Distanzringe verwendet. Durch ihre kombinierte Ausführung mit einer Radial- sowie Axialführung benötigt die Hochtemperaturtigerrolle kaum Bauraum und überzeugt durch ihre Robustheit sowie die hohe Traglast bis hin zu radial 12,87 kN und axial bis zu 5,00 kN.
Die Hochtemperaturtigerrolle HTR080.0360BQ1000 auf einen Blick:
- einsetzbar für Temperaturen bis 250°C
- hoch belastbar im Stillstand in axialer Richtung
- Axialspiel einstellbar über Distanzringe
- einfaches Justieren
Zusätzlich zu jeder Hochtemperaturtigerrolle wird ein Führungsprofil benötigt. Das passende Führungsprofil ist UP080.0700.
Sie ist mit einem quadratischen Befestigungselement verschweißt, welches die einfache Montage durch Anschrauben ermöglicht. Befestigungselemente sind in verschiedenen Ausführungen erhältlich – unter anderem HTR080.0360BR1100.
Zum Justieren der Baugruppe sind die quadratischen Distanzelemente BQ080.1405 mit 0,5 mm Materialstärke und BQ080.1410 1,0 mm Materialstärke geeignet.
Das einfache Justieren der axialen Führungsrolle gelingt optimal mit unseren Distanzringen DR080.0905 und DR080.0910.
Zudem bietet ALFATEC die Hochtemperaturtigerrolle in unterschiedlichen Baugrößen für niedrige und hohe Traglasten an.
Die Hochtemperaturtigerrolle ist ebenfalls mit axialer Führungsrolle und in vielen weiteren Baureihen erhältlich.
Eigenschaften
Justierbar axial
ja
Durchmesser (mm)
77,70
Serie
80
Werkstoff
Stahl
Gesamthöhe (mm)
54,50
Traglast
Radiale Traglast / FR (kN)
12,87
Axiale Traglast / FA (kN)
5,00
C (kN)
48,00
C0 (kN)
56,80
