TR070.0200BQ1000
Tigerrollen Standard - Axialrolle fest mit Befestigungselement quadratisch
einfache Montage
einfaches Justieren
langlebig
Alfatec Komplettpaket
Produkte können auch einzeln als Zubehör hinzugefügt werden

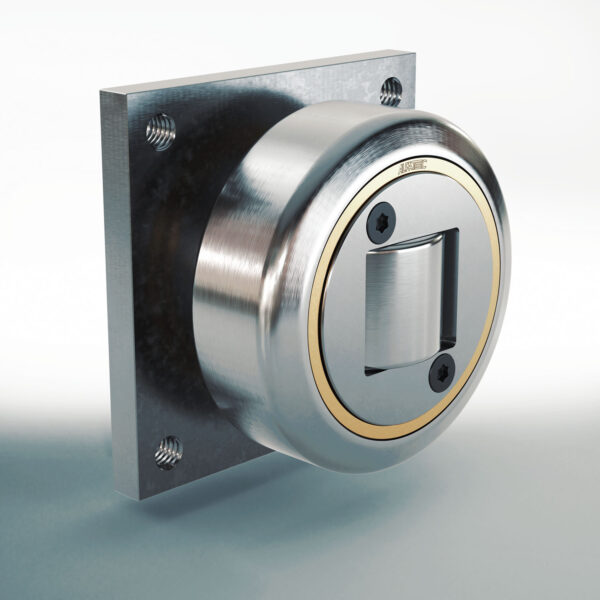

TR070.0200BQ1000 Tigerrollen Standard – Axialrolle fest mit Befestigungselement quadratisch
Die ALFATEC Tigerrolle mit fester Axialrolle im Durchmesser 70,1 mm, hat sich als unsere Standardrolle bewährt. Durch ihre kombinierte Ausführung mit einer Radial- sowie Axialführung benötigt die Tigerrolle kaum Bauraum und überzeugt durch ihre Robustheit sowie die hohe Traglast bis hin zu radial 11,40 kN und axial bis zu 3,15 kN.
Die Tigerrolle TR070.0200BQ1000 auf einen Blick:
- einfache Montage
- langlebig
- wartungsarm
Zusätzlich zu jeder Tigerrolle wird ein Führungsprofil benötigt. Das passende Führungsprofil ist UP070.0700.
Sie ist mit einem quadratischen Befestigungselement verschweißt, welches die einfache Montage durch Anschrauben ermöglicht. Befestigungselemente sind in verschiedenen Ausführungen erhältlich – unter anderem TR070.0200BR1100.
Zum Justieren der Baugruppe sind die quadratischen Distanzelemente BQ070.1405 mit 0,5 mm Materialstärke und BQ070.1410 1,0 mm Materialstärke geeignet.
Zudem bietet ALFATEC die Tigerrolle in unterschiedlichen Baugrößen für niedrige und hohe Traglasten an.
Die Tigerrolle ist in unterschiedlichen Varianten wie justierbare Axialrolle oder Hochtemperatur-Ausführung und in vielen weiteren Baureihen erhältlich.
Eigenschaften
Justierbar axial
ja
Durchmesser (mm)
70,10
Nachschmierbar
ja
Serie
70
Werkstoff
Stahl
Gesamthöhe (mm)
51,00
Traglast
Radiale Traglast / FR (kN)
11,40
Axiale Traglast / FA (kN)
3,15
C (kN)
45,50
C0 (kN)
51,00
C0a (kN)
14,00
Ca (kN)
13,00
