Linearachse
Eine Linearachse ermöglicht die geradlinige Bewegung von Bauteilen oder Geräten entlang einer festen Strecke. Sie wird häufig in Maschinen und Anlagen eingesetzt, um präzise und wiederholbare Positionierungen zu erreichen. Typische Anwendungsbereiche finden sich in der Industrie, Fertigung und Automatisierung.
Was ist eine Linearachse?
Eine Linearachse ist ein mechanisches System, das für präzise geradlinige Bewegungen ausgelegt ist. Sie bildet eine zentrale Komponente in der industriellen Automatisierungstechnik und ermöglicht die kontrollierte translatorische Bewegung von Werkstücken oder Werkzeugen entlang einer definierten Achse. Herzstück der Bewegung ist der sogenannte Linearantrieb, der elektrische Energie in eine lineare, mechanische Bewegung umwandelt. Der Einsatz von Linearachsen erfolgt überall dort, wo eine exakte Positionierung und Wiederholbarkeit von Bewegungsabläufen gefordert ist, wie etwa in Fertigungsprozessen, Montagelinien oder automatisierten Handhabungssystemen.
Wie ist eine Linearachse aufgebaut?
Linearachsen bestehen in der Regel aus mehreren funktionalen Elementen, die präzise aufeinander abgestimmt sind. Das Führungssystem, beispielsweise in Form einer Profilschienenführung, gewährleistet eine stabile und reibungsarme Bewegung entlang der Achse. Als Antriebssysteme kommen je nach Anforderung verschiedene Technologien zum Einsatz, darunter Zahnriemenantriebe, Kugelgewindetriebe oder Linearmotoren. Diese wandeln die Antriebskraft in eine lineare Bewegung um und sorgen für die gewünschte Dynamik und Genauigkeit.
Zentrale Komponenten und Tragelemente
Der auf dem Führungssystem montierte Schlitten dient als Träger für das zu bewegende Bauteil oder Werkzeug. Die Tragstruktur beziehungsweise Führungsschiene stellt die mechanische Basis der Linearachse dar und ist auf hohe Belastbarkeit sowie eine präzise Ausrichtung ausgelegt. Durch diese Bauweise lassen sich auch längere Verfahrwege realisieren, ohne die Stabilität oder Genauigkeit zu beeinträchtigen.
Einsatzbereiche von Linearachsen
Linearachsen kommen in unterschiedlichsten technischen und industriellen Bereichen zum Einsatz. Überall dort, wo eine präzise lineare Bewegung erforderlich ist, bilden sie eine zentrale Komponente zur Automatisierung von Abläufen. Die Vielfalt ihrer Einsatzmöglichkeiten reicht von Fertigungsanlagen über medizinische Geräte bis hin zu modernen Logistiksystemen. Im Folgenden werden die wichtigsten Anwendungsbereiche im Detail erläutert.
Lager- und Fördertechnik
Ein weiteres zentrales Einsatzgebiet von Linearachsen liegt in der Lager- und Fördertechnik. In automatisierten Hochregallagern, Kommissionieranlagen oder Palettiersystemen übernehmen sie Transport- und Positionieraufgaben. Durch ihre hohe Tragfähigkeit und lange Lebensdauer tragen sie dazu bei, logistische Prozesse effizient und verlässlich zu gestalten. Auch in Shuttle-Systemen oder Übergabestationen gewährleisten sie schnelle und präzise Bewegungsabläufe.
Robotik und Sondermaschinenbau

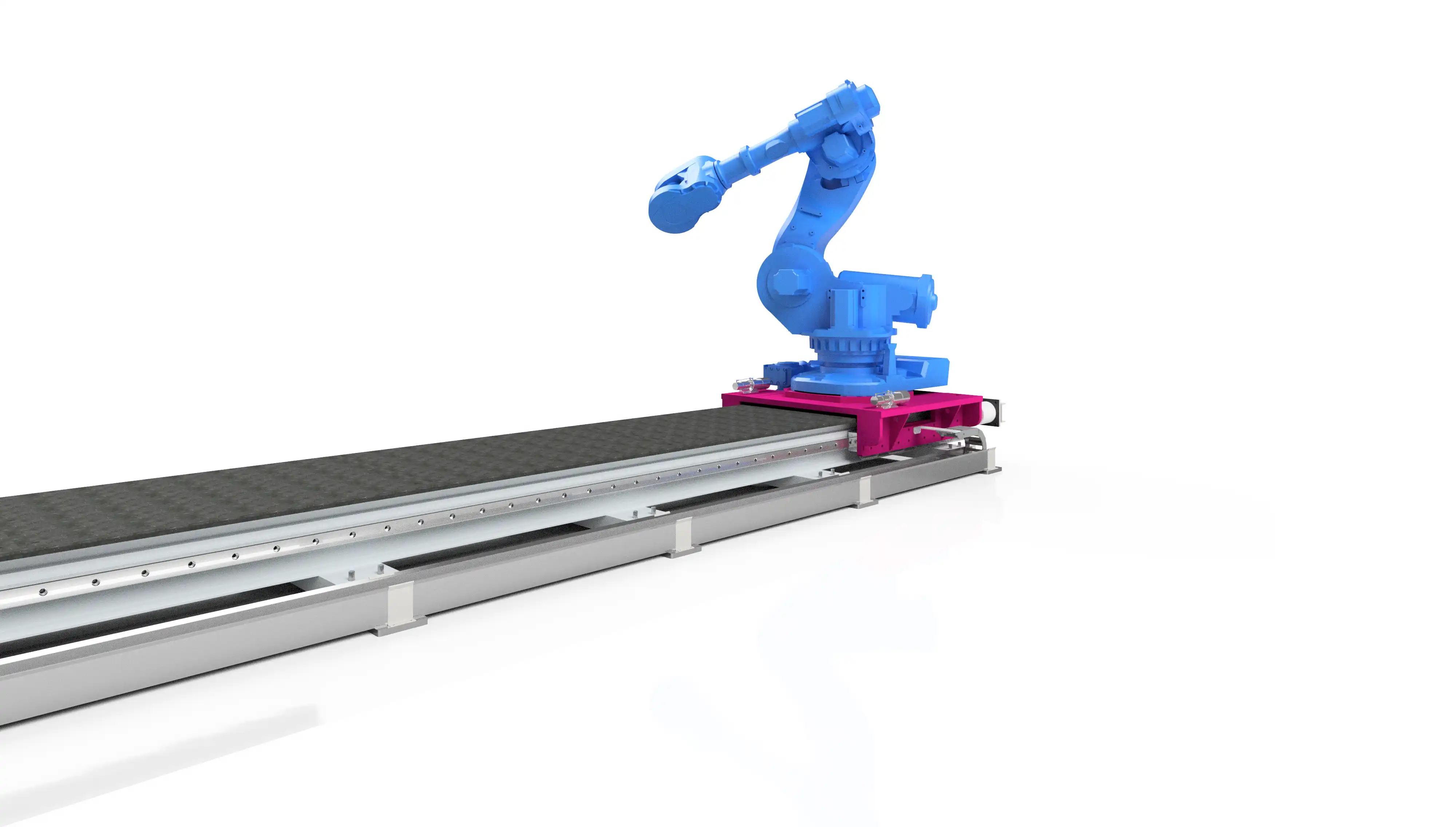

Im Sondermaschinenbau und in der Robotik werden Linearachsen häufig als individuell anpassbare Bewegungslösungen eingesetzt. Sie erweitern die Bewegungsmöglichkeiten von Robotersystemen und ermöglichen es, zusätzliche Freiheitsgrade zu realisieren. In Portalsystemen oder Bestückungsrobotern ermöglichen sie den gezielten Einsatz von Werkzeugen oder Sensoren in linearen Bewegungsbahnen. Dank ihres modularen Aufbaus lassen sie sich flexibel in verschiedenste Maschinentypen integrieren.
Automatisierung und Pick-and-Place-Systeme
Ein wesentliches Einsatzfeld für Linearachsen liegt in der industriellen Automatisierung. In sogenannten Pick-and-Place-Systemen ermöglichen sie schnelle und präzise Bewegungen, um Bauteile aufzunehmen, zu transportieren und exakt zu positionieren. Diese Systeme sind in vielen modernen Produktionslinien zu finden, beispielsweise bei der Bestückung von Leiterplatten oder in automatisierten Verpackungsprozessen. Durch ihre Wiederholgenauigkeit und hohe Dynamik tragen Linearachsen wesentlich zur Effizienz und Prozesssicherheit bei.
CNC-Maschinen und Werkzeugtechnik
In CNC-gesteuerten Werkzeugmaschinen übernehmen Linearachsen eine Schlüsselrolle bei der Bewegung von Bearbeitungswerkzeugen oder Werkstücken. Sie ermöglichen die exakte Steuerung entlang definierter Achsen, wodurch komplexe Bearbeitungen mit hoher Präzision möglich werden. Gerade bei Verfahren wie Fräsen, Bohren oder Laserschneiden ist die zuverlässige Positionierung entscheidend für die Maßhaltigkeit und Qualität der gefertigten Teile. Die Linearachse ist dabei ein unverzichtbares Element zur Umsetzung präziser Bearbeitungsschritte.
Messtechnik und Prüfsysteme
Auch in der Messtechnik sind Linearachsen weit verbreitet. Sie kommen vor allem dort zum Einsatz, wo Messsysteme oder Prüfköpfe exakt und reproduzierbar positioniert werden müssen. In optischen oder taktilen 3D-Messsystemen sowie in automatisierten Prüfständen sorgen Linearachsen für präzise Bewegungsabläufe, die eine hohe Messgenauigkeit ermöglichen. In diesem Bereich stehen weniger Geschwindigkeit, sondern vielmehr Präzision und Wiederholbarkeit im Vordergrund.
Anwendungen in der Medizintechnik und Laborautomation
Im medizinischen Umfeld sowie in Laboren leisten Linearachsen ebenfalls einen wichtigen Beitrag zur Automatisierung. In Analysegeräten und Laborrobotern steuern sie die Bewegung von Proben oder Pipettiersystemen und ermöglichen eine hygienische, präzise und wiederholbare Handhabung sensibler Materialien. Auch bildgebende Verfahren wie die Computertomografie oder das MRT nutzen Linearachsen zur exakten Positionierung von Komponenten. Ihre geräuscharme und vibrationsarme Bewegung prädestiniert sie für den Einsatz in sensiblen Umgebungen.
Vorteile von Linearachsen
Linearachsen bieten eine Vielzahl an Vorteilen, die sie für den Einsatz in modernen technischen Systemen besonders attraktiv machen. Durch ihre präzise Funktionsweise, ihre modulare Bauweise und die breite Auswahl an Antriebs- und Führungstechnologien lassen sie sich optimal an die jeweiligen Anforderungen anpassen.
Hohe Präzision und Wiederholgenauigkeit
Ein zentraler Vorteil von Linearachsen liegt in ihrer Fähigkeit, Bewegungen mit hoher Genauigkeit und Wiederholbarkeit auszuführen. Gerade in sensiblen Anwendungen, wie etwa bei der Bearbeitung von Werkstücken oder bei automatisierten Messvorgängen , ist diese Präzision entscheidend. Hochwertige Führungssysteme und fein abgestimmte Antriebskonzepte sorgen dafür, dass Positionierfehler minimiert und gleichbleibend exakte Ergebnisse erzielt werden.
Vielseitigkeit und Anpassungsfähigkeit
Linearachsen sind äußerst vielseitig einsetzbar und lassen sich durch ihre modulare Bauweise flexibel an unterschiedliche Anwendungen anpassen. Sie sind in verschiedenen Längen, mit unterschiedlichen Antriebssystemen und Führungstechnologien verfügbar und können je nach Bedarf kombiniert oder erweitert werden. Dadurch eignen sie sich sowohl für kompakte Anwendungen mit geringem Platzbedarf als auch für großflächige Bewegungsapplikationen mit langen Verfahrwegen.
Platz- und Energieeffizienz
Im Vergleich zu anderen Bewegungslösungen bieten Linearachsen häufig eine platzsparende Bauform. Da Führung und Antrieb in einer kompakten Einheit integriert sind, lassen sie sich besonders gut in bestehende Systeme oder Maschinenkonzepte einfügen. Zudem zeichnen sie sich durch einen geringen Energieverbrauch aus, da die Reibungsverluste in modernen Linearführungssystemen sehr gering gehalten sind – ein Vorteil sowohl in ökonomischer als auch in ökologischer Hinsicht.
Geringer Wartungsaufwand und lange Lebensdauer
Dank robuster Materialien und präziser Fertigung sind Linearachsen für den Dauerbetrieb ausgelegt und bieten eine hohe Lebensdauer. Viele Systeme sind wartungsarm oder lassen sich mit automatisierten Schmiersystemen ausstatten, was die Instandhaltung weiter vereinfacht. Das reduziert nicht nur Stillstandzeiten, sondern senkt auch langfristig die Betriebskosten.
Dynamik und Geschwindigkeit
Je nach Ausführung ermöglichen Linearachsen sehr schnelle Bewegungsabläufe bei gleichzeitig hoher Laufruhe. Gerade in dynamischen Anwendungen, wie beispielsweise im Verpackungsbereich, in Pick-and-Place-Systemen oder bei Sortierprozessen, profitieren Anlagen von dieser Kombination aus Tempo und Kontrolle. Die Möglichkeit, hohe Geschwindigkeiten mit gleichbleibender Präzision zu verbinden, macht Linearachsen zu einer bevorzugten Lösung in der modernen Automation.
Linearachsen bei Alfatec

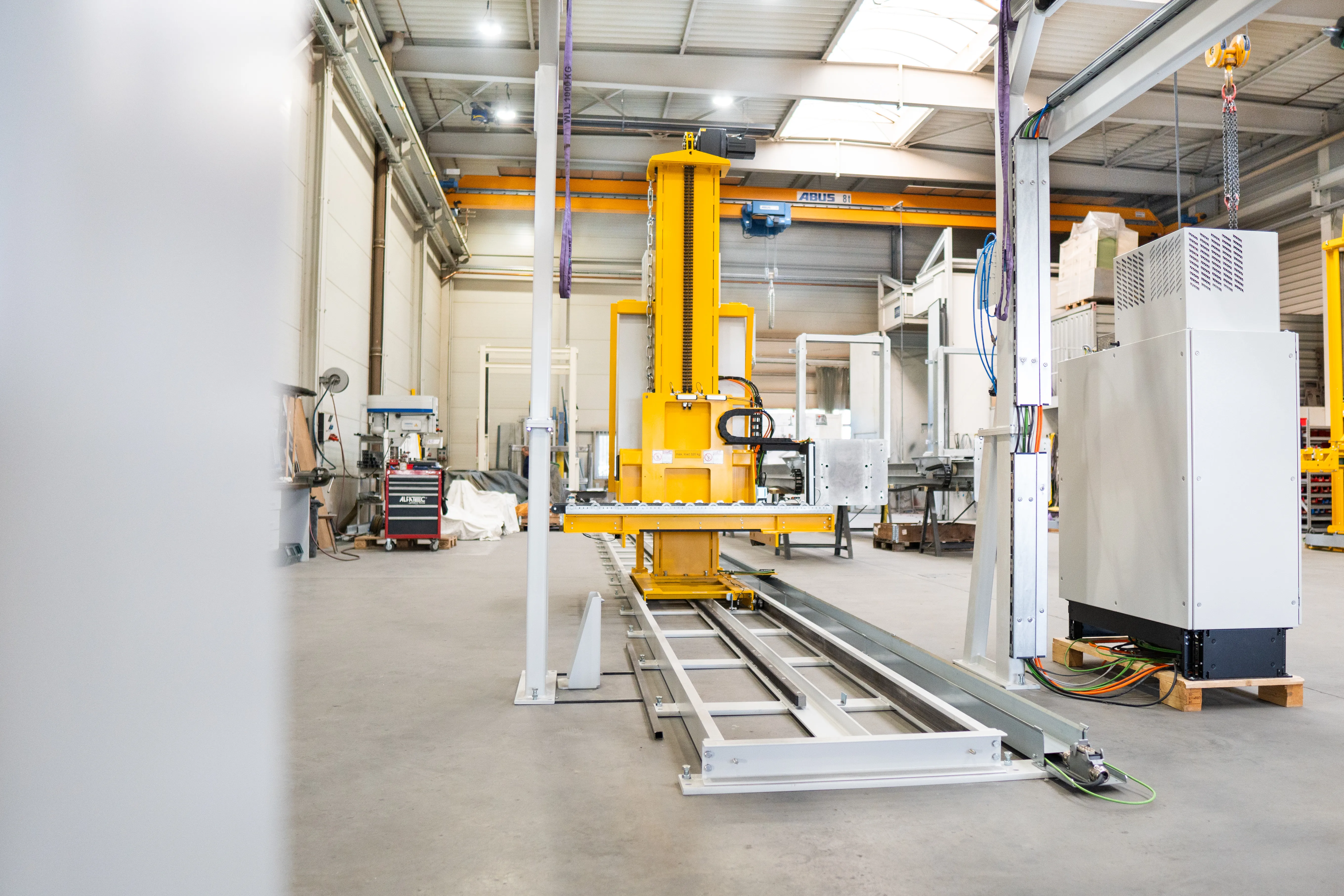

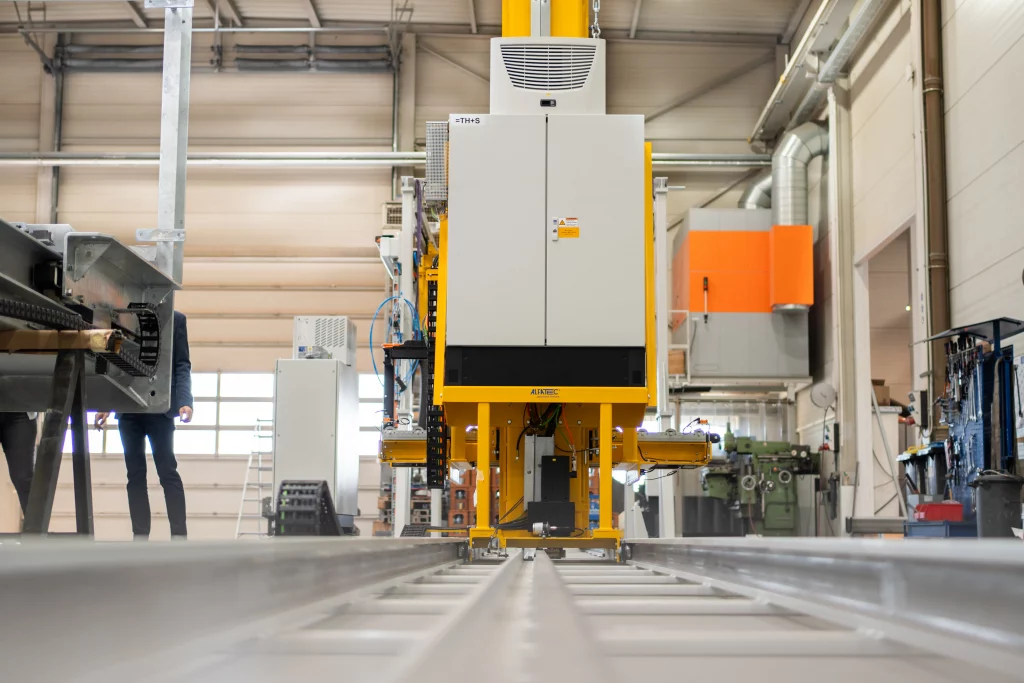

Bei Alfatec kommen Linearachsen gezielt in maßgeschneiderten Förder- und Handhabungslösungen zum Einsatz. Sie ergänzen klassische Förderelemente dort, wo eine exakte Positionierung, ein definierter Hub oder eine zusätzliche Bewegungsachse erforderlich ist, wie etwas beim Be- und Entladen von Übergabestationen oder bei der Verbindung mehrerer Förderebenen. Durch den Einsatz hochwertiger Linearachs-Systeme steigert Alfatec die Effizienz, Flexibilität und Automatisierungstiefe seiner Anlagen und bietet Kunden damit zukunftsfähige Gesamtlösungen für die innerbetriebliche Logistik.
Kurz Zusammengefasst: Linearachse
Linearachsen sind unverzichtbare Komponenten moderner Automatisierungssysteme. Sie ermöglichen präzise, wiederholgenaue und dynamische Bewegungen entlang einer festen Achse und finden in zahlreichen industriellen Anwendungen ihren Einsatz – von der Fertigung über die Medizintechnik bis hin zur Logistik. Ihre modulare Bauweise, hohe Genauigkeit und Vielseitigkeit machen sie zu einer Schlüsseltechnologie für effiziente, zukunftsorientierte Prozesse.
